Kombinovaný systém KS x4

Najmä v súvislosti s rastúcimi štrukturálnymi poškodeniami a problémami na strešných plášťoch v posledných rokoch, vyvolanými chybami v plánovaní, realizácii a/alebo nedostatočným školením a odbornou spôsobilosťou vykonávateľov (viď odkazy na dokumentáciu prostredníctvom filmov a fotografií v rámci kurzu KSx4 SA), sme odhodlaní prostredníctvom KSx4 zabezpečiť, aby klampiar vykonávajúci práce efektívne koordinoval celé systémy a konštrukcie na svojej novovytvorenej strešnej krytine. Taktiež by mal byť schopný tieto systémy namontovať, prípadne pri použití produktov tretích strán garantovať, že nedôjde k poškodeniu a že sa nezanedbajú základné princípy stavebnej fyziky. To zahŕňa aj predchádzanie dôsledkom, ako sú dilatačné poškodenia, poškodenie koróziou, výškové rozdiely spôsobené výrobkami tretích strán a statické problémy.

Ak sú dodržané naše predpisy a odporúčania, potom môže byť certifikovaný celý kombinovaný systém (KSx4).

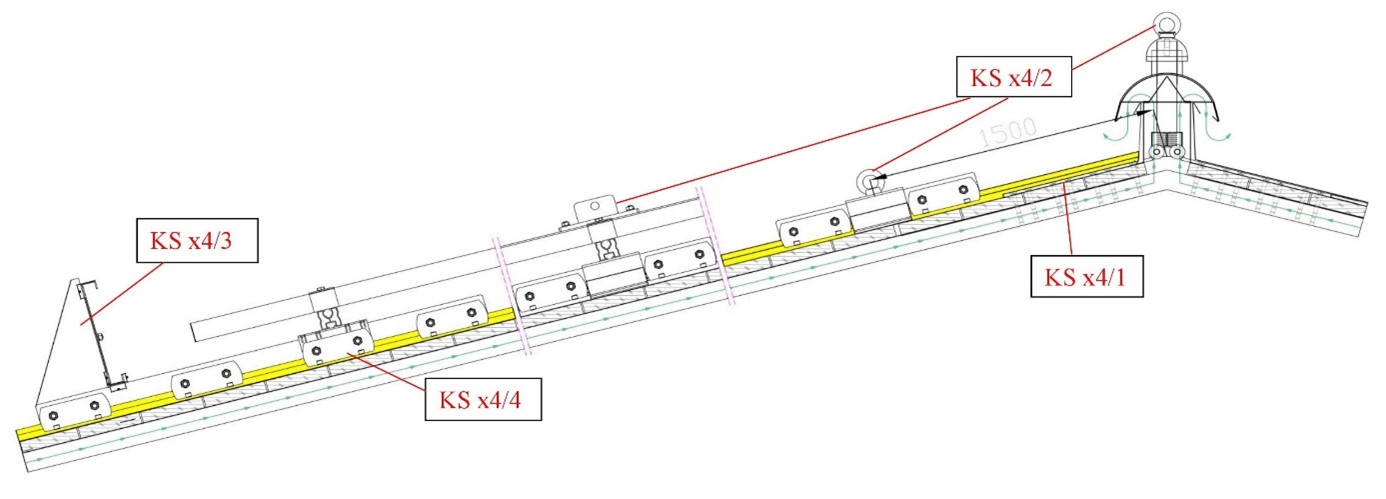

KS x4/1
Systém upevnenia S.F.A.G. 2011
Vhodné pre strechy so stojatou drážkou, možno ho kombinovať a prispôsobiť na pripevnenie rôznych konštrukcií a rozloženie zaťaženia.

KS x4/2

Ochrana proti pádu/ bezpečnostné lano
Ochrana proti pádu / bezpečnostné lano SA-SIANK - FALZ - LINE "C" alebo jednotlivé body.
Kotviaci bod EAPV 1.3.5 integrovaný v moduloch so zasúvaním prírub, aby sa zabránilo zatieneniu.

Kotviaci bod
Ochrana proti pádu / bezpečnostné lano SA-SIANK - FIRST - LINE "C" v oblasti hrebeňa v kombinácii s vetracím prvkom typu "SA" je priestorovo nenáročná a mimoriadne funkčná.

KS x4/3
Štandardné systémy ochrany proti snehu / ochrana proti snehu s mriežkou pre fotovoltaické systémy
FV ochrana proti snehu je tiež priestorovo úsporná a stabilná. Dôležité: nutný statický výpočet - radi Vám pomôžeme.

KS x4/4
Fotovoltaická podkonštrukcia
Podkonštrukcia fotovoltaickej strechy alebo podkonštrukcia strešnej krytiny s latami a integrovanými panelmi fotovoltaických modulov v kombinácii s ďalšími systémami.

Vzhľadom na to, že väčšina strešných plôch dnes slúži na inštaláciu fotovoltických systémov na celú svoju plochu, zariadenia na ochranu osôb a protisnehová ochrana sa presúvajú na okraj strechy. Tam, kde je nevyhnutné absorbovať snehové zaťaženie z celkovej strešnej plochy v jednom bode, je nutné staticky prispôsobiť alebo adekvátne vypočítať ochranu proti snehu. Tento problém riešime nasledovne:

1. Nastavenie výšky protisnehovej ochrany na fotovoltaickom systéme
2. Prispôsobenie upevňovacích systémov podľa strešného systému
3. Prispôsobenie nosnosti podľa zaťaženia snehom

Dôležité informácie pre projektantov a inštalatérov:

1. Pri plánovaní fotovoltaického systému je potrebné súčasne naplánovať bezpečnostné lano a ochranu proti snehu.
2. Poradie montáže troch systémov: 1. Bezpečnostné lano 2. Ochrana proti snehu 3. Fotovoltaický systém
3. Materiály si vyvíjame a vyrábame sami, takže systémy sa dajú dokonale kombinovať.

Pozor: Naše upínacie systémy neblokujú posuvnú príponku, a preto nebránia pozdĺžnemu a priečnemu dilatácii plechu!!!
